申甌USO管理軟件接口串口轉發方式：

1.  要設置為串口轉發及等級設定模式，進入“話臺參數”->“話單轉發”->“串口轉發”，設置成“轉發”。

     話單轉發及等級設定的串口不能和話務臺與主機的通信串口沖突，否則轉發無效。例如，若話務臺與主機的通信串口為com1，則話單轉發的串口可以為com2。

2.  話單格式

    T始話 時長 主叫 內線號碼 被叫 話單類型 話費 (回車換行)

     采用ASCII碼，每條話單以T打頭，以回車換行(0D 0A)結尾，每項占據固定寬度，均為左對齊。

    例如

     T20050920083428 000324 8012            8012    02134567890             02 0.50    (回車換行)
     (注意每條話單結尾處有回車換行)

     始話：2005年09月20日08時34分28秒 寬度:15(字母T除外)
    時長：00時03分24秒               寬度:7
    主叫：8012                           寬度:16
    內線號碼：8012                    寬度:8
    被叫：02134567890               寬度:24
    話單類型：02                     寬度:3(00:國際長途;01:港澳臺;02:國內長途;03:長途手機;04:特服電話;05:本地網電話;06:傳呼;07:手機市話;08:一般市話;09:內線電話;10:IP國際長途;11:IP國內長途;12:呼入電話)
    話費：0.50                       寬度:8

3.  等級設定

    以下為話務臺軟件的分機等級控制接口，指令由賓館管理軟件等傳入，指令形式為ASCII碼，每條指令以#結束(沒有回車換行)

    設定分機等級
    Q10*P*XXXX#                  設置XXXX分機的等級為P, XXXX為彈性編碼
    話務臺的回答信號: R10*P*XXXX(回車換行，下同)

    例如：Q10*3*8123#            設置8123分機的等級為3
            R10*3*8123           已經設置成功

4.  通信協議

     波特率 2400, 無校驗位, 數據位 8, 停止位 2

5.  文件保存方式：

    1.要設置話單保存為文件的模式，進入“話臺參數”->“話單轉發”，選中“保存話單為文件”項，然后指定話單文件保存的路徑。

    2.話單文件以每日為單位產生，以“yyyymmdd.txt”形式命名，其中yyyy表示年份，mm表示月份，dd表示日。

    3.話單格式

    T始話 時長 主叫 內線號碼 被叫 話單類型 話費 (回車換行)

    每條話單以T打頭，以回車換行(0D 0A)結尾，每項占據固定寬度，均為左對齊。

例如

    T20050920083428 000324 8012            8012    02134567890             02 0.50    (回車換行)
    (注意每條話單結尾處有回車換行)

    始話：2005年09月20日08時34分28秒 寬度:15(字母T除外)
    時長：00時03分24秒               寬度:7
    主叫：8012                            寬度:16
    內線號碼：8012                     寬度:8
    被叫：02134567890                寬度:24
    話單類型：02                        寬度:3(00:國際長途;01:港澳臺;02:國內長途;03:長途手機;04:特服電話;05:本地網電話;06:傳呼;07:手機市話;08:一般市話;09:內線電話;10:IP國際長途;11:IP國內長途;12:呼入電話)
    話費：0.50                            寬度:8



---

1.申甌JSY2000-06/SOT600/HJK-120(PC)電話交換機賓館管理軟件接口解決方案系列 , 以上系列的申甌程控電話交換機現已共用同一個話務臺軟件，這為賓館管理軟件接口提供了方便。下載: JSY2000-06/SOT600/HJK-120(PC)交換機　

      目前，申甌公司提供了兩種解決方案：

  ①話務臺轉發方式

     交換機話務臺所在的電腦以一個串口連接電話交換機，以另一串口連接賓館管理軟件所在的電腦。

　  如圖：

　



    話務臺軟件從電話交換機接收話單，經適當轉換后，轉發給賓館管理軟件。這種方式的優點，其一是轉發出來的話單格式是ASCII碼，可在“超級終端”上直接察看，也利于賓館管理軟件編程；其二是該方法同時提供了等級設定功能，可由賓館管理軟件發命令給話務臺，話務臺再將命令處理后，轉發給交換機，從而控制分機的等級升降。

    這種方式也有缺點，就是一般情況下賓館管理軟件與話務臺需要使用兩臺電腦，若必須使用同一臺電腦，則這臺電腦必須要擴充有第3個串口。

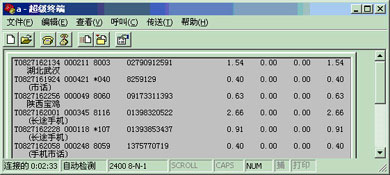

   以下是從超級終端看到的交換機轉發的話單：



　 話務臺到賓館管理軟件的串口連線，可按照以下方法制作：兩端均采用9針孔式插頭，連線只需3根：2接3，3接2，5接5，示意如下：



      關于話務臺轉發數據的格式說明等資料，請在這里下載。

  ②直接讀取交換機串口方式

    該方式一般只適用于JSY2000-06和SOT600等具有兩個或兩個以上RS232串行接口的機型，對于HJK120(PC)系列的交換機，由于只有一個串口，若采用這種方式，就無法同時使用話務臺軟件對交換機進行監控，建議采用前一種方式。   關于直接讀取交換機串口數據的格式說明等資料，請在這里下載。

    這里要說明的是，交換機輸出的數據格式不是ASCII碼方式，無法用“超級終端”直接察看。我們用Visual Basic 6.0做了一個小程序，演示如何直接讀取交換機話單數據。請在這里下載源碼。

2.SOT2000計費器系列

  該系列計費器目前每個機框只有一個RS232串行接口，因此一般只能采用話務臺轉發方式。關于話務臺轉發數據的格式說明等資料，請在這里下載。
