第一部分、 控制設備

     控制部分是程控交換機的核心，其主要任務是根據外部用戶與內部維護管理的要求，執行存儲程序和各種命令，以控制相應硬件實現交換及管理功能。
     程控交換機控制設備的主體是微處理器，通常按其配置與控制工作方式的不同，可分為集中控制和分散控制兩類。為了更好的適應軟硬件模塊化的要求，提高處理能力及增強系統的靈活性與可靠性，目前程控交換系統的分散控制程度日趨提高，已廣泛采用部分或完全分布式控制方式。

  第二部分、 交換網絡

    交換網絡的基本功能是根據用戶的呼叫要求，通過控制部分的接續命令，建立主叫與被叫用戶間的連接通路。在縱橫制交換機中它采用各種機電式接線器(如縱橫接線器，編碼接線器，笛簧接線器等),在程控交換機中目前主要采用由電子開關陣列構成的空分交換網絡，和由存儲器等電路構成的時分接續網絡。
    目前國內小型程控電話交換機采用MT8816或22M3494,數字程控交換機采用8980等交換電路

   第三部分、 用戶電路

    用戶電路的作用是實現各種用戶線與交換之間的連接，通常又稱為用戶線接口電路(SLIC,Subscriber Line Interface Circuit)。根據交換機制式和應用環境的不同，用戶電路也有多種類型，對于程控數字交換機來說，目前主要有與模擬話機連接的模擬用戶線電路(ALC)及與數字話機，數據終端(或終端適配器)連接的數字用戶線電路(DLC)。
    模擬用戶線電路是適應模擬用戶環境而配置的接口，其基本功能有；
    饋電(Battery feed)：交換機通過用戶線向共電式話機直流饋電；
    過壓保護(Overvoltage Protection)：防止用戶線上的電壓沖擊或過壓而損壞交換機。
    振鈴(Ringing)：向被叫用戶話機饋送鈴流。
    監視(Supervision)： 借助掃描點監視用戶線通斷狀態，以檢測話機的摘機，掛機，撥號脈沖等用戶線信號，轉送給控制設備，以表示用戶的忙閑狀態和接續要求。
    編解碼(CODEC)：利用編碼器和解碼器(CODEC)，濾波器，完成話音信號的模數與數模交換，以與數字交換機的數字交換網絡接口 。
    混合(Hybrid)：進行用戶線的2/4線轉換，以滿足編解碼與數字交換對四線傳輸的要求。
   測試(Test)：提供測試端口，進行用戶電路的測試。
    這7種功能常用第一個字母組成的縮寫詞(BORSCHT)代表。對于模擬程控交換機，不需要編解碼功能；而在數字程控交換機中，除某些特定應用的小型交換機利用增量調制方式外，其它大部分均采用PCM編解碼方式。數字用戶線電路是為適應數字用戶環境而設置的接口，它主要用來通過線路適配器(LAM)或數字話機(SOPHO-SET)與各種數據終端設備(DTE)如計算機，打印機，VDU,電傳相連。

   第四部分、 出入中繼器(外部接口)

     出入中繼器是中繼線與交換網絡間的接口電路，用于交換機中繼線的連接。它的功能和電路與所用的交換系統的制式及局間中繼線信號方式有密切的關系。
     模擬中繼接口單元(ATU),其作用是實現模擬中繼線與交換網絡的接口，基本功能一般有：
     發送與接收表示中繼線狀態(如示閑，占用，應答，釋放等)的線路信號。
     轉發與接收代表被叫號碼的記發器信號。
     供給通話電源和信號音。
     向控制設備提供所接收的線路信號。
     對于*簡單的情況，某一交換機的中繼器通過實線中繼線與另一交換機連接，并采用用戶環路信令，則該模擬中繼器的功能與作用等效為一部“話機”。若采用其它更為復雜的信號方式，則中繼器應實現相應的話音，信令的傳輸與控制功能。
     數字中繼線接口單元(DTU)的作用是實現數字中繼線與數字交換網絡之間的接口，它通過PCM有關時隙傳送中繼線信令完成類似于模擬中繼器所應承擔的基本功能。但由于數字中繼線傳送的是PCM群路數字信號，因而它具有數字通信的一些特殊問題，如幀同步，時鐘恢復，碼型交換，信令插入與提取等，即要解決信號傳送，同步與信令配合三方面的連接問題。
     數字中繼接口單位的基本功能包括幀與復幀同步碼產生，幀調整，連零抑制，碼型變換，告警處理，時鐘恢復，幀同步搜索及局間信令插入與提取等，如同模擬用戶電路的BORSCHT,也可將數字中繼單元的上述8種功能概括為GAZPACHO。

舉例1:申甌數字程控交的機工作原理

一  數字程控交的機工作原理基本結構
   本系列交換機等每個標準機箱由下列單元組成:
    MCU（主控板）:主要由微處理器、控制單元、交換網絡、打印口、串行通信接口等組成，是整機的中心控制部件。
    SCU（分控板）:由電腦話務員、信號音及雙音頻接口等組成，能產生各種信號音，有語音信箱和音樂電路。控制用戶板、中繼板、二次電源板等工作。
    FXO（環路中繼板）:由環路中繼接口電路、PCM 編解碼電路和控制電路等組成。各環路中繼板互相通用。


    FXS（環路用戶板）:由提機掛機檢測電路、振鈴電路、PCM編解碼電路和控制電路等組成,用戶板統一規格并能互相替換。


    MOT（母板）:系統所有電路板之間的內部連接及與配線架的外部連接均由母板完成，它是板與板的總線接口。
    POWER（電源機箱）:由一次電源和二次電源組成。一次電源將交流220V轉換成直流-48V，二次電源將-48V 直流電源轉換成±5V直流電源和AC75V供鈴流模塊使用。

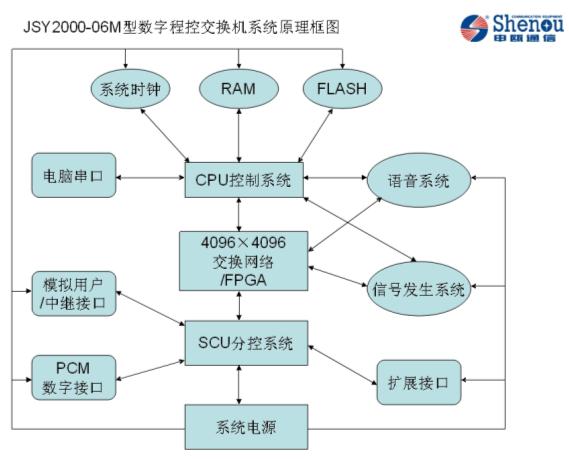

     如圖申甌JSY2000-06數字程控交換機的機工作原理

 本數字交換機的工作原理如圖1 所示可分為四個部份：主機電路、用戶電路、直撥電路和外線電路。主機電路由三根控制總線與內部電路、外線電路相連。外部電路、打印機與主機相連。

    主機電路
    主機電路如圖2所示。中心器件89C51是一個單片微處理器，它控制各個單元電路協調工作，完成計費和參數保存，并與電腦、打印機直接聯絡。主機電路主要由：CPU89C51、EPROM27010、RAM628128、數字交換電路8980等電路組成。

    用戶電路

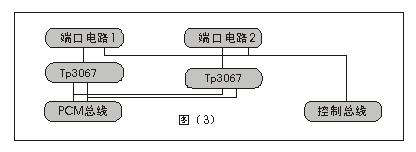

    用戶電路工作原理如圖3所示.主要由摘機、掛機檢測電路、振鈴電路TP3067編解碼器（它將端口的模擬信號轉換成數字信號發送到PCM總路線,并且把PCM總線上數字信號轉換成模擬信號發送到端口）等組成。

    中繼電路
    中繼電路如圖4所示。主要由:中繼端口、控制總線、TP3067編解碼器、振鈴檢測等組成。

    直撥電路
    直撥電路如圖 5所示。主要由直撥電路、語音電路、TP3067編解碼器和8870音頻電路組成。

舉例2:申甌HJK-120程控交的機用戶板電路工作原理

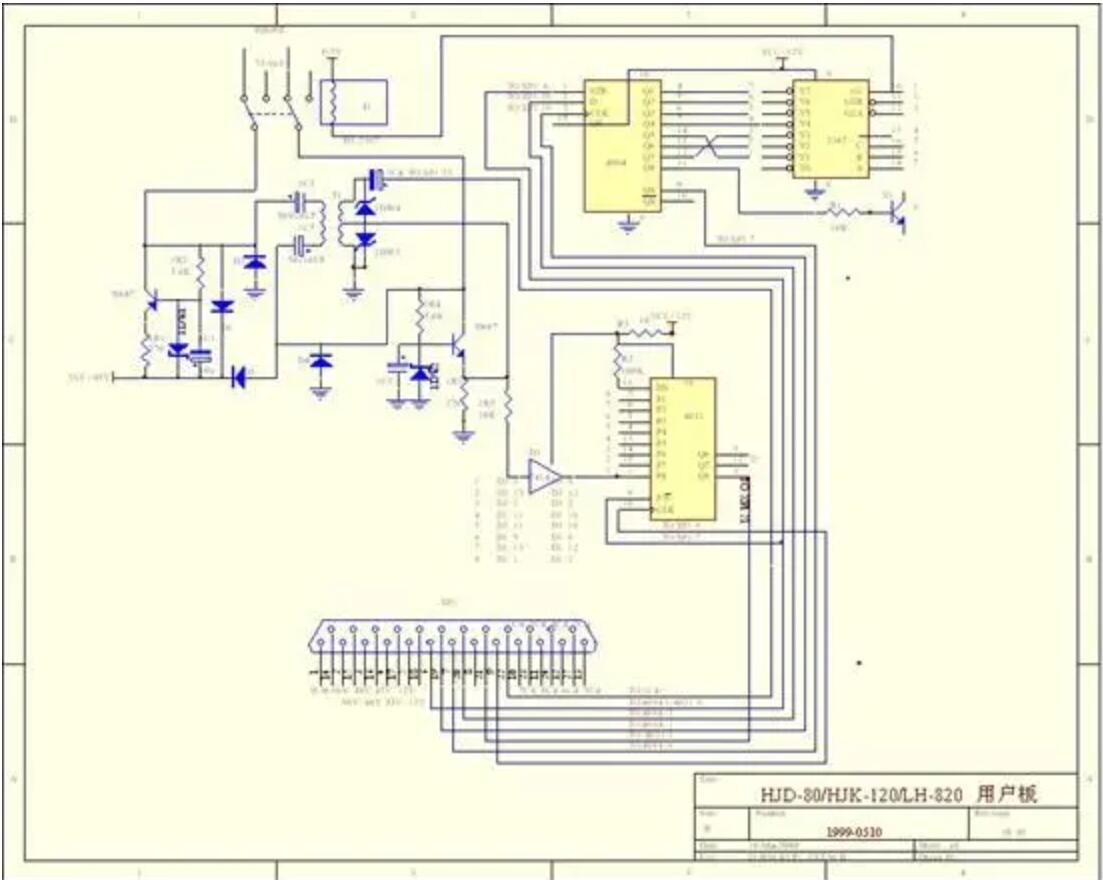

       本HJK-120集團電話交換機原理圖可以適合90的代老式國產電話交換機原理圖(甌聯LH-820程控交換機，上海的HJD-80系列電話交換機，愛樂HJD-80電話交換機，索泰電話交換機，蓋地電話交換機，華亨交換機，華光交換機，嘉信交換機)等等....只要程控交換機是用戶端口是25針的端口,大同小異,幾乎原理是一樣！

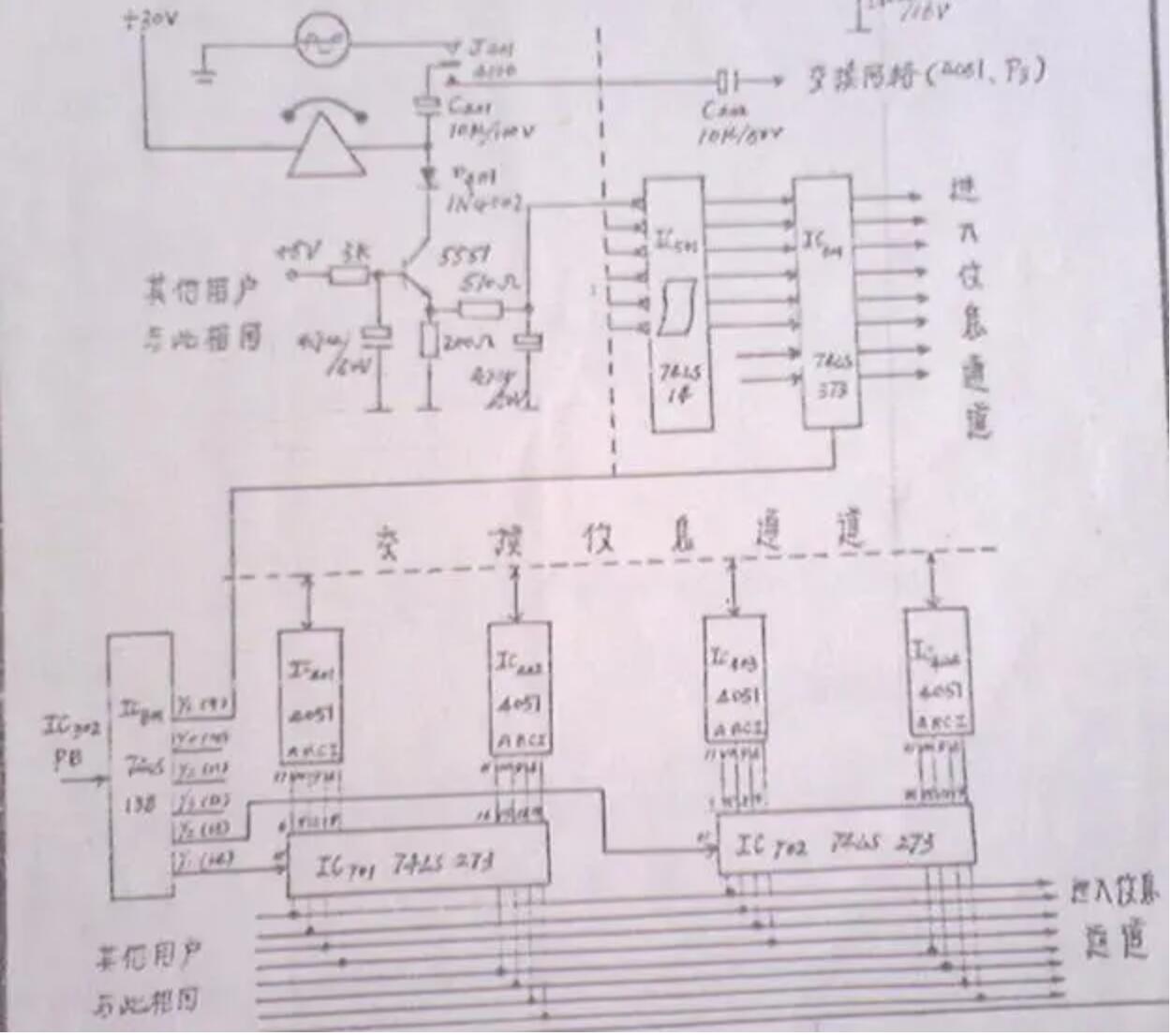

舉例3:老式*早程控交的機用戶板電路工作原理
