該系列機型*大容量為：80-1536（FXS+FXO）,*大可10000門

    數字中繼：30/32 時隙， 1-32 個E1 （CCS 表示7 號信令, CAS 表示中國1 號信令）





     規格：16-768（FXS+FXO） 尺寸：60cm (長) × 60cm (寬) × 120cm-220 (高)



    整機共3/6 層，機框從上到下依次命為第一層至第六層，以下為標配敘述：

    第一層為主層，包括MCU 板兩塊（熱備選配），SCU（分控板）一塊，16 塊（FXS+FXO），PWR 一塊。

    第二層至第六層：SCU（分控板）一塊，16 塊（FXS+FXO），PWR 一塊*后一層放置電源箱

    ·若用戶購買的設備配置為單層，同時要配一塊數字中繼時，須緊跟SCU 板后面插入一塊CCS 或CAS， 而FXS 或FXO 則相應減少一塊。

    ·若用戶購買的設備配置為兩層或兩層以上，并根據要求另配兩塊數字中繼時，則CCS 或CAS 板須插在每種配置的*后一層的第一、第二槽位上。















       主控機框?yàn)?9 英寸3U/5U 標準機箱，各種線路板排列如圖所示。環路中繼和用戶可實現在規定容量?jī)?nèi)任意配置（數字中繼等額外計算）。



    位于主控框*左邊兩個槽位，根據用戶需求進行配置主控板數量。平時由第一塊MCU 主控板維持系統正常工作，一旦主MCU 板出現故障時，系統會無縫自動切換到備用MCU 板工作，保證機器通信永不中斷。

主控板是整機的中心控制部件，它是協調分控板、中繼板工作、整機計費和話單存儲以及保存各種系統參數，外部跟話務臺及其它系統聯系工作。

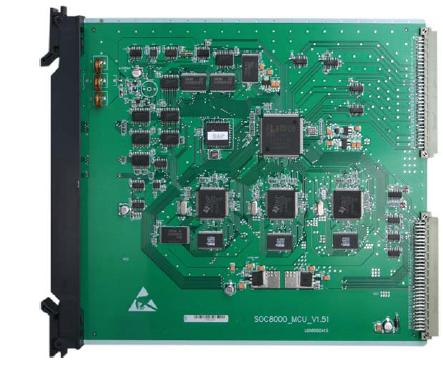

      圖1 MCU 主控板

      指示燈狀態：

      指示燈1-4：分別為1-4 路發號器指示燈，平時滅；發號時，閃亮一下；

      指示燈5-8：備用，常滅；

      指示燈9-12：分別為1-4 路收號器指示燈，平時滅；收號時，閃亮一下；

      指示燈13-14：備用，常滅；

      指示燈15：DSP 芯片工作微機燈，平時閃爍；

      指示燈16：主控板MCU 微機燈，平時閃爍；常亮或常暗為有故障。

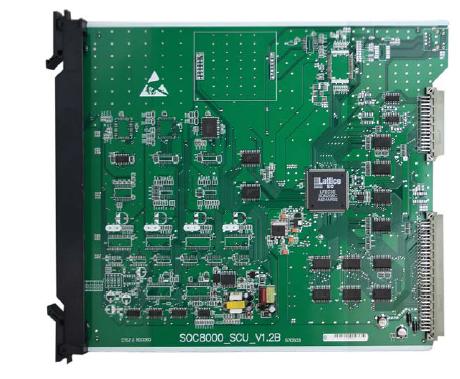

      每層機箱均需配置一塊分控板，控制用戶板、中繼板、二次電源板等工作；內部產生各種信號音源及語音電路。

每塊SCU板有四路自帶語音電路和兩路錄音電路，每個錄音電路對應有一只錄音短路插，平時置OFF，錄音時置ON。（注意：錄音完畢后，短路插一定要恢復到OFF 位置，否則當系統進行初始化操作時，會將自帶語音清除。）









      指示燈狀態

      指示燈1-2：表示第一路、第二路錄音電路指示燈。平時常滅，錄音時，對應的錄音電路指示燈為常亮。

      指示燈3：FPGA 芯片工作指示燈，平時閃爍。



      每塊用戶板有16 用戶，每個用戶電路分為三級防雷保護電路、摘掛機檢測電路、反極發生電路、用戶自檢電路、振鈴電路、PCM 編解碼電路和控制電路等組成。

      用戶板輸出為16 路模擬信號，PBX 系統內部采用全數字時隙交換，當分機用戶摘機撥號、通話時，模擬語音信號由系統用戶端口電路接收后經音頻變壓器二四線變換后，輸入至由TP3057 組成的編解碼電路轉換成A 率PCM 信號，然后由PBX 系統完成用戶語音的交換和接續，當數字PCM 信號接續到另一端用戶電路時，編解碼器電路再將PCM 數字信號轉換成為模擬語音信號輸送至用戶話機接口。

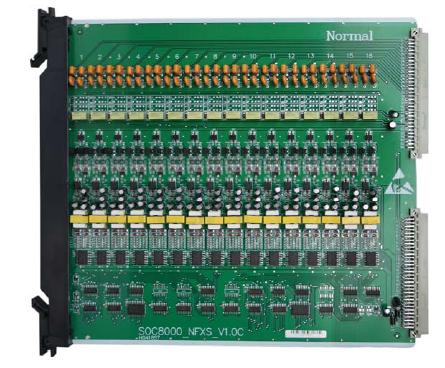

      圖3 FXS 用戶板

      指示燈狀態：

      用戶板上總共有16 個指示燈，順序從上到下分別指示16 門用戶的摘掛機狀態。

      燈亮：表示該路用戶話機處于摘機或正在通話狀態。

      燈滅：表示該用戶處于空閑狀態。

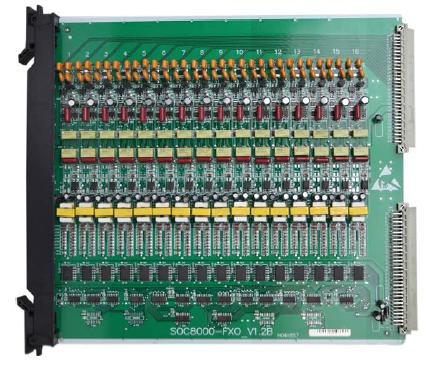

      每塊單板*多可提供16 路環路中繼接口，主要由三級防雷保護電路、環路中繼接口電路、鈴流檢測電路、反極檢測電路、PCM 編解碼電路、控制電路等組成。





      指示燈狀態：

      環路中繼板上總共有16 個指示燈，順序從上到下分別指示16 路中繼占用與空閑。

      指示燈亮：表示該路中繼被占用。

      指示燈滅：表示該中繼處于空閑或釋放狀態。



      本機可安裝1-4 塊E1 接口（標準配置），每個接口30/32 時隙。阻抗為75 歐姆（不對稱接口）。支持多種信令方式：隨路信令（NO.1、R2）和共路信令（NO.7、PRI）。（詳細介紹請參閱附錄3《數字中繼說明》）

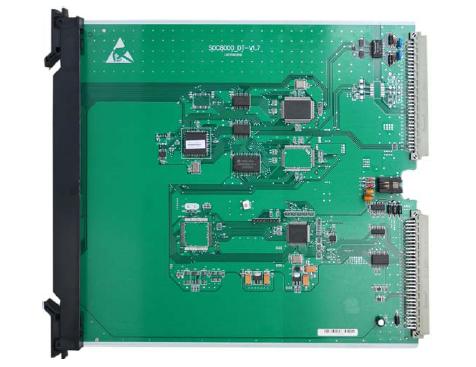

      圖5 CCS 數字中繼板









􀂾 MOT 母板：

      每一層都有一塊母板，系統所有電路板之間的內部連接及與配線架的外部連接均由母板完成，它是板與板的總線接口。



      本交換機具有雙高頻開關電源供電。由一次電源和電瓶充放電路組成。一次電源將交流220V 轉換成直流-48V：一路供給每層的二次電源，由二次電源轉換輸出+5V、-5V、AC75V 鈴流電壓。另一路供給電瓶充電。

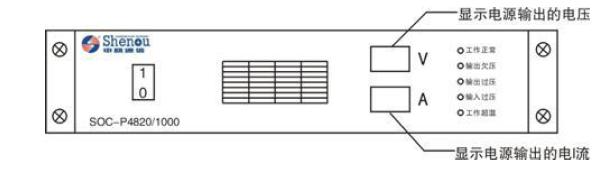

      工作正常：綠燈亮，表明整機工作正常

      輸出欠壓：紅燈亮，輸出電壓低壓告警，表明輸出電壓低于44.0±1Vdc。若備有電池，表明電池過放電告警

      輸出過壓：紅燈亮，輸出電壓高壓告警，表明輸出電壓高于57.5±0.5Vdc 過壓告警；若輸出電壓高于58.5±0.5Vdc，輸出限壓，系統進入保護狀態（打嗝式）。

      輸入過壓：紅燈亮，輸入電壓高壓告警，表明電網電壓過高。

      工作超溫：紅燈亮，系統高溫告警，表明機內溫度過高。若機內溫度恢復到所控制范圍內系統自動恢復輸出。

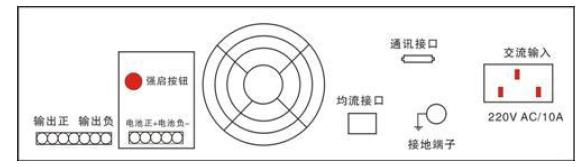

      輸出正：輸出負載正端接線插口

      輸出負：輸出負載負端接線插口

      電池BAT+：電池正端接線插口

      電池BAT-：電池負端接線插口

      并機均流總線：若多臺整流器并機工作時必須把每一整流器的并機均流總線連接起來

      接地端子：外接真正大地地線，接地電阻小于4 歐姆
