1.所有的大對數通信電纜或光纖線纜在走線時不能裸露在外，根據現場環境選擇使用PVC管、鋼管或橋 架走線，線纜走向應盡量選擇人不能直接觸及的位置，嚴禁在兩建筑屋頂之間敷設電纜，應將電纜沿墻敷設置于防雷區內，并且不得妨礙車輛運行。

2. 220V 電源線不能與視頻線、控制線、電話線、網絡線等弱電線路同一管中。

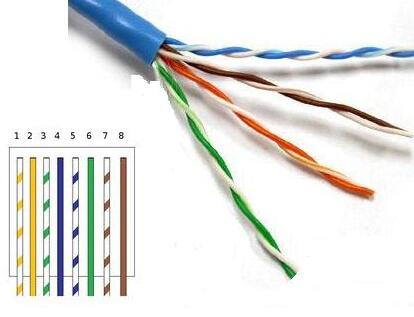

3. 網絡信號線兩端水晶頭終端采用568B標準（個別設備有特殊要求的除外）。標準 568B：橙白-1，橙-2，綠白-3，藍-4，藍白-5，綠-6，棕白-7，棕-8。所有新式RJ45接口的電話交換機網絡線按順序壓法（通信標準為：白色是主色（白紅黑黃紫），次色：蘭、橙、綠、棕、灰），即1-2 白藍，3-4白橙，5-6白綠，7-8白棕。



4. 經過室外的網絡信號線必須采用室外型做法，盡量不要在室外。

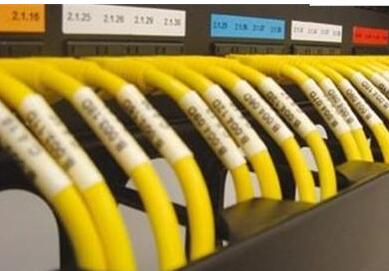

5. 所有網絡信號線或電話線兩端需采用明顯的永久性標簽。



6. PVC管、鋼管和橋架在室外的接口處應做防水處理。

7. 所有進入設備或網絡箱的線纜均應作回水灣處理，保證雨水不能順著線纜進入設備或箱體。

8. 線纜沿墻安裝時，直徑20mm以下PVC管可用線卡固定，線卡間距宜控制在60cm 左右；直徑40mm以上PVC管和所有鋼管及橋架的固定均應使用膨脹螺絲，膨脹螺絲間距宜控制在100cm左右 。

9. 網絡信號線必須采用滿足超五類標準以上的UTP電纜。纜線測試標準：國際 ISO/IEC 11801；美國ANSI/TIA/EIA-568A ，電話利用網絡線時要求不高，不管網絡是銅芯線或銅包鐵。每一組為一對電話，不區分反順。

10. 所有順著立桿方向的線纜、線槽、接地線（接地扁鐵）、套管均需用F4.0鍍 鋅鐵線進行綁扎，綁扎間距以60-70為宜。

11. 光纜布放前應進行單盤測試和配盤，并按設計要求的A、B端敷設。配盤時 嚴禁將光、電纜接頭安裝在跨越道路、鐵路或河流的跨越檔內。光纜衰耗必須符合設計要求，主要測量 1310nm，1550nm窗口的工作衰耗，并注意光纜外護層有無裂縫斷裂

12. 光纜敷設后應平直、無扭轉彎、無過度彎曲、無機械損傷。光纜在敷設安裝 過程中，應嚴格控制牽引張力和曲率半徑要求。敷設安裝時，光纜彎曲的曲率半徑應大于光纜外徑的20倍和15倍，光纜安裝固定后曲率半徑應不小于光纜外徑的10倍

13. 考慮到施工的二次操作，維護過程的障礙修理及部分路由的變動和其它外界 因素影響的需要，對于光纜接頭兩側預留15米，進局預留15米，以保證施工、維護工作的順利進行

14. 光纖接續采用熔接法，光纖接續應嚴格按光纖色譜連接，認真核實無誤后， 再進行接續操作。設計要求每一纖芯在再生段內的接頭雙向平均損耗不大于0.08dB/個。熔接好的光纖盤儲在光纜接頭盒內，金屬加強芯與接頭盒底座連接應牢固

15. 光纜應掛標志牌作標記，按每孔掛1塊考慮，機房、交接箱、用戶端都需掛 牌

16. 通過監視桿進入箱體內部的進線包括：220V 交流電源線（一組），地線，光 纖，攝像頭的交流電源線（一組），485 控制線（一組），視頻線。將這些線纜全部從箱體底部的過線孔引入箱體

17. 地線連接：將從接地排上的地線直接連接到監視桿預留的接地位置上（箱體 地線直接連接在箱體上），通過螺釘固定，使箱體地與外界地連通。所有防雷器的地線與穩壓電源的地線均連接在接地排上。不能設備與設備相連。同時也嚴禁與建筑地相連結。
