重慶申歐再次談針對PoE供電交換機在弱電工程常見問題如供電距離、非標POE交換機隱患、POE級聯等常用的問題解答分析！

一、POE交換機供電距離

    PoE以太網交換機供電距離是由數據信號和傳輸距離決定，而數據信號的傳輸距離由網線決定。

    1、網線要求

    網線的阻抗越低，傳輸距離越遠，所以首先要保證網線的質量，購買正品，推薦使用超五類網線（外皮標注“CAT5e”字樣），普通的5類線數據信號傳輸距離大概是100米左右。
    由于PoE標準有兩種：IEEE802.af和IEEE802.3at標準，它們對超五類網線要求不同，不同主要體現在等效阻抗上。如100米的超五類網線，IEEE802.3at的等效阻抗須小于12.5歐姆，IEEE802.3af則須小于20歐姆。可知，等效抗阻越小傳輸距離越遠。

    2、PoE標準

    保障PoE交換機的傳輸距離，就看PoE供電的輸出電壓，在標準之內(44-57V DC)盡量高，PoE交換機端口輸出電壓必須符合IEEE802.3af/at標準。



二、非標POE交換機隱患

    非標PoE供電是相對于標準PoE供電而講的，它的內部沒有PoE控制芯片，沒有檢測這一步驟，不管IP終端是否支持PoE都會給它供電，如果IP終端不PoE供電，就很有可能燒毀網口。

    1、少選“非標”PoE

    選擇PoE交換機時盡量選擇標準的，具有以下優勢：
    供電端（PSE）與受電端（PD）可動態感知并調整供電電壓。
    有效保護受電端（通常是IPC）不被電擊燒壞（其它方面還有短路、浪涌防護等）。
    可智能檢測終端是否支持PoE，在接入非PoE終端時不會供電。
    非標PoE交換機通常為了節省成本，并沒有以上安全措施，故存在一定的安全隱患。但也并不是一定不能使用非標PoE，當非標PoE電壓與受電設備的電壓匹配時，也是可以使用的，且能減少成本。

    2、不用“假”PoE

    假PoE設備只是通過一個PoE合路器將DC電源合并到網線中，不能通過標準的PoE交換機來供電，否則設備會燒壞，故假PoE設備不要用。在工程應用中，不僅要盡量選擇標準的PoE交換機，還要選擇標準的PoE終端 。

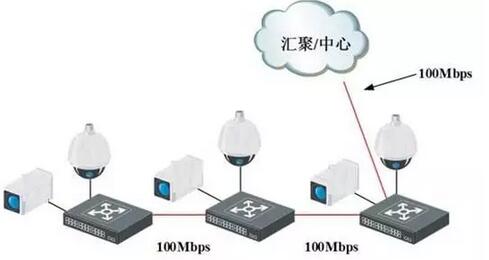

三、POE級聯問題

    交換機級聯的層數涉及到帶寬的計算，簡單舉例：
    如果采用100Mbps網口的交換機級聯到中心，有效帶寬即45Mbps（帶寬利用率≈45%），如果每臺交換機分別連接了共15M碼率的監控設備，即占單臺交換機帶寬的15M，則45/15≈3，可級聯3臺交換機。

    帶寬利用率為什么約等于45%？實際以太網IP分組報頭約占總流量的25%，實際可利用鏈路帶寬為75%，實際應用中考慮預留帶寬30%，所以保險估認帶寬利用率為45%。

四、POE端口識別

    1、接入與上行端口

    交換機的端口有接入、上行之分，是為了更好的區分業務，簡化維護，從而規定的不同端口角色。
    接入端口：顧名思義就是直接連接終端的POE接口（IPC、無線AP、PC機、IP電話機、IP視頻電話機等）。
    上行端口：光纖口和電口兩種，與匯聚或核心網絡相連的端口，通常其接口速率更高，不支持PoE功能。

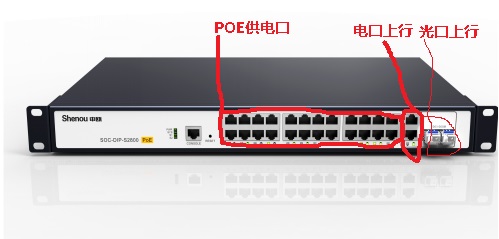

    2、申甌PoE交換機

    申甌的PoE交換機有：上行：SFP光纖口和RJ451000M電口等兩種。下行：支持PoE功能，
