SOC-DIP04/08是工業級以太網光纖收發器，也是數字高清網絡傳輸系統。完善的網管功能支持所有端口流量限速、VLAN隔離、端口隔離，并可對所有端口連接狀態進行實時監控管理，滿足大數據傳輸和高清攝像頭接入需求。產品廣泛應用于政府、公安、石油石化、煤炭礦山、銀行、醫院、學校、酒店等行業。

SOC-DIP04/08數字高清網絡傳輸系統功能特點

◆支持Vlan隔離、端口隔離、端口流量控制
◆符合IEEE802.3、802.3u、802.3x、802.1D、802.1W、802.1Q、802.1p 、802.1X、802.3ad
◆支持基于端口的VLAN，IEEE 802.1Q VLAN和GVRP協議
◆允許通過最大偵長、支持廣播風暴保護
◆支持點對點、點對多點的鏈狀多節點網絡結構
◆電口支持10Mbps、100Mbps自協商；光口速率1.25Gbps；光纖接口有1×9或SFP光纖兩種接口可選
◆支持MDI/MDI-X自動識別，全雙工/半雙工自協商內置
◆網管可對所有端口實時監控，提供完善的端口管理方案和端口管理日志
◆工業級設計，可靠性高

數字高清網絡傳輸系統物理屬性

設備型號:SOC-DIP04 SOC-DIP08
物理尺寸:258(寬)×155(深)×45(高)
供電方式:AC：190V～260V
整機功耗:<3W
工作溫度：0℃～70℃；工作相對濕度：5%～95%無凝結(室溫)
儲存溫度：-40℃～105℃；儲存相對濕度：5%～95%無凝結(室溫)
業務接口:SOC-DIP04支持RJ45x4個：10/100Mbps自適應。SOC-DIP08支持RJ45x8個：10/100Mbps自適應
1×9或SFP ×2:1.25Gbps

數字高清網絡傳輸系統接口說明

光路接口標配：1x9光模塊，選配：SFP熱插拔光模塊
接口類型標配：雙纖SC(1310nm)，選配：雙纖FC、LC接口(1310nm)；單纖SC、FC、LC接口(1310/1550nm)
傳輸距離標配：20Km，選配：60Km~120Km

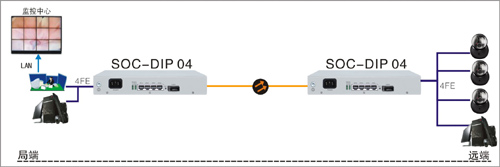

SOC-DIP04/08數字高清網絡傳輸系統典型應用圖
