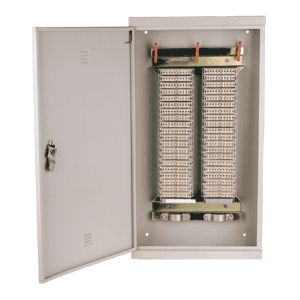

卡接式電話配線箱50-1800對

一、電話配線箱適用范圍

      卡接式配線箱適用于小容量電話局、網絡局域網、程控電話交換機等機房設備與出局電纜與電纜，或程控電話交換機、音頻線路出局端測試，配上保安排，具有過壓保護功能；配上保安單元，具有過壓過流及接地告警等功能。

二、電話配線箱特點
       接線排采用10對可斷卡接模塊，接線快速、可靠。進出線的卡接簧片為常閉方式，不插入保安時，進出線之間為接通狀態配線箱

三、電話配線箱規格及報價

     產品名稱         規格（寬*高*深）mm           報價
    1  50對箱  380*250*110  100線×1列   280元/只
    2 100對箱 450*380*110  100線×2列  380元/只
    3 150對箱 540*380*110  150線×2列  480元/只
    4 200對箱 675*450*130  200線×2列  680元/只
    5 300對箱 915*450*130  300線×2列
    6 400對箱 1140*450*130 400線×2列
    7 500對箱 1365*450*130 400線×3列
    8 600對箱 915*900*130  400線×3列

500回線以上采用機柜式,600*600*1000-2200mm(椐據用戶要求而定)

1.操作簡單：卡接割線瞬間完成，不需用專門培訓，不用電源。
2.連接快速：卡接工具“咔嚓”一聲，接線工作完成，卡接線內徑0.4-0.8mm，外徑0.7-1.4mm 。
3.接觸可靠：卡接簧片具有高強彈性，接觸電阻小于2mΩ，觸點反復卡接200次，接觸電仍小于3mΩ，每根線接好后，拉脫力大于25N（芯線Φ0.4mm）。
4.安全可靠：選擇過流、過壓保護裝置，確保無后顧之憂，阻燃塑料模塊，性能GB4608-84/FV-0級的要求。
5.走線整齊：上下左右四面走線，整齊有序，標示分明。

           19寸機柜式VDF配線架模塊 100對

                 19寸機柜式VDF配線架模塊 150對

                                         10對線接線模塊

                            過壓防雷保安排

   保安排保護:230V,5A/5KA 避雷子分兩種:氣體放電管和固體放電管

二、電氣性能：
    1.絕緣電阻≥1000MΩ
    2.直流擊竄電壓：190～260
    3.沖擊擊竄電壓：≤800（在1kv/as上升率時）
    4.耐脈沖電流：100A（10/1000us 300times）
    5.耐脈沖電流：10KA（8/20us 10times）
    6.耐交流電流：10A
    7.過保持電壓：135V
    8.極間電容：＜3PF
    9.橫向電壓持續時間：≤200ns
    10.能承受40～60HZ正弦波，有效值為1000V的交流電壓、歷時1分鐘無擊穿和飛弧現象。

                       保安單元

保安單元技術參數：(過流、過壓保護)

1.絕緣電阻≥1.0×103МΩ
2.直流擊穿電壓：190～260V
3.脈沖擊穿電壓：≤800V（在1000V/us上升率時）
4.耐交流電流：5A
5.耐脈沖電流：2.5KA
6.零功率電阻：≤22Ω
7.不動作電流：100mA,60s不動作（測試電壓60V DC時）
8.失效保護性能：當放電管的放電電流達到2.5A時，放電回路中a(b)線在15秒內接地并產生告警指示

                   配線專用工具 卡接刀
